對于所有需要限制運動行程的機構，都要裝設相應的限位開關（行程限位器）。

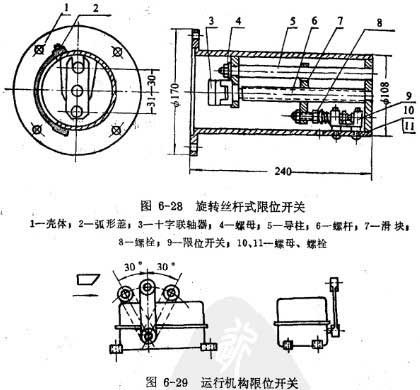

圖6-28是目前廣泛采用的絲桿傳動的起升高度限位開關，其主要工作零件是螺桿和滑塊。螺桿兩端分別支承在殼體上的軸承中，一端通過十字聯軸器與卷筒軸相聯，卷筒轉動，滑塊只能沿螺桿移動。當?shù)蹉^上升到極限位置時，滑塊也剛好移動到右端極限位置，此時螺栓壓迫開關，切斷電源，使起升機構停止運動，從而達到控制吊鉤高度的目的。如要改變限位高度，只要調整滑塊至開關之間的大距離即可，但要注意，吊鉤裝置上升到極限位置時，應該與卷筒或定滑輪之間保持一定的距離，結構設計上應保證螺桿不能橫向串動，否則要出事故。

圖6-29是懸臂杠桿式的小車行程限位開關，它安裝在小車一根軌道兩端外側的主梁蓋板上。在小車架相應的端梁外側，固定著一根用角鋼彎折的撞尺（圖6-2）。當小車行至極限位置時，撞尺壓迫限位開關的搖臂，使其轉動，從而切斷小車運行機構電動機的電源。由于接線關系，電動機只可能作反向運動。小車行程限位開關的位置要安裝適當，即應考慮到小車撞尺觸及限位開關時應使電動機斷電以后小車由于慣性還要走一段距離。

如有必要，在橋架的端梁上，也可安裝大車行程限位開關。大、小車行程限位開關相同。

當運行速度小于30m/min時，也可以只使用擋鐵不安裝行程限位開關。當運行速度小于80m/min時，杠桿式限位開關，不能提供可靠的保證，需采用無觸點運行限位系統，如光電裝置系統、紅外線系統、超聲波系統等。（北京凌鷹）
