液壓電磁鐵是近幾年發展起來的，它保持了電動液壓推桿的優點，動作迅速，工作平穩又無噪音，壽命長，并能自動補償制動片襯料磨損而出現的空行程。

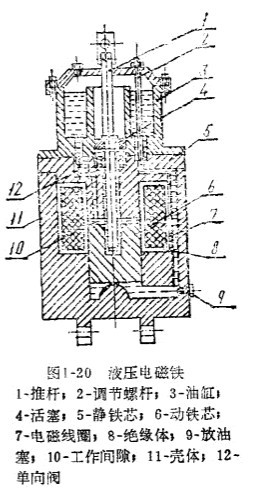

液壓電磁鐵的構造如圖1-20所示。其工作原理是動鐵芯6與靜鐵芯5之間形成一工作間隙10，其間充滿油液，當線圈7通電后，吸合動鐵芯使之上升，工作間隙中的油壓增高。并經由推桿1與靜鐵芯5之間間隙而傳遞到活塞4的下部，于是油壓就推動活塞4及推桿1（推桿與活塞壓配成一體）上升，推動制動器杠桿，使制動器松闊。當線圈7斷電后電磁力消失，在制動器彈簧壓力作用下，推桿與活塞向下運動，活塞下腔的油又流回到工作間隙10，動鐵芯又回到下方原始位置，動鐵芯下面的油液經通道流回油缸8，此時制動器合閘。

我國液壓電磁鐵也有定型產品，采用液壓電磁鐵作為松閘器，彈簧合閘的液壓電磁塊式制動器，也有定型產品。它們的型號標記如下：

標記示例：YDWZ-300/50J制動器

說明：YDWZ——液壓電磁瓦塊式制動器；

300——制動輪直徑300毫米；

50——所配用的液壓電磁鐵推力為50公斤力；

J——交流電源。

液壓電磁鐵型號舉例：

說明：MY1——液壓電磁鐵；

1——設計序號；

50——額定推力為50公斤力；

J——交流電源。（北京凌鷹）
