環鏈電動葫蘆的整體結構布置，目前，環鏈電動葫蘆常見的有以下幾種結構形式：

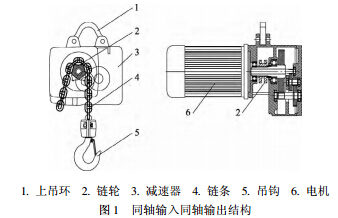

1) 同軸輸入同軸輸出結構電機輸入軸穿過鏈輪中心，傳遞給鏈輪的另一側減速器減速后再回傳給鏈輪，鏈輪軸支撐結構多為簡支梁結構，見圖1

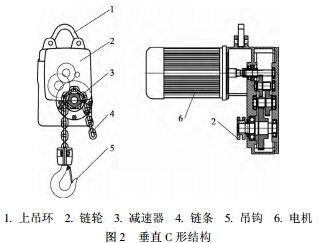

2) C形結構布置電機輸入軸速器鏈輪組成的傳動鏈成C形結構布置，電機的輸入軸直接給減速器，經減速器減速后傳給鏈輪，電機輸入軸的中心與鏈軸中心不同軸，平行布置且錯開一段距離，鏈輪多為懸臂結構而C形結構布置又分垂直C形結構和水平C形結構垂直C形結構，見圖2.

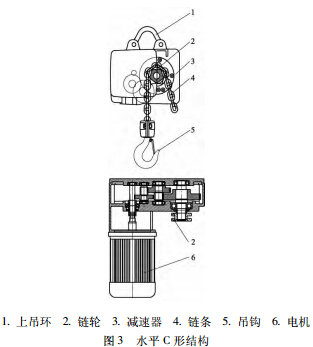

3) 水平C形結構，見圖3.

以上是目前國內典型的3種環鏈電動葫蘆結構，第1種外形和C尺寸都很小，但是從結構上來講，要求電機軸穿過鏈輪，這樣的鏈輪結構復雜，會帶來加工及裝配工藝上的困難 第2種C尺寸大，外形體積笨重，但結構簡單，加工制造工藝性好，裝配 維修方便 第3種具有前2種結構的優點，也是目前國際上新環鏈電動葫蘆結構，被越來越多的制造廠所采用.
