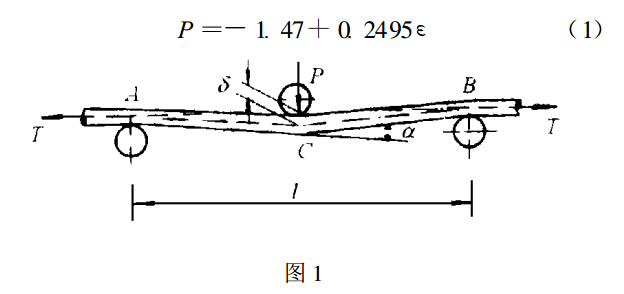

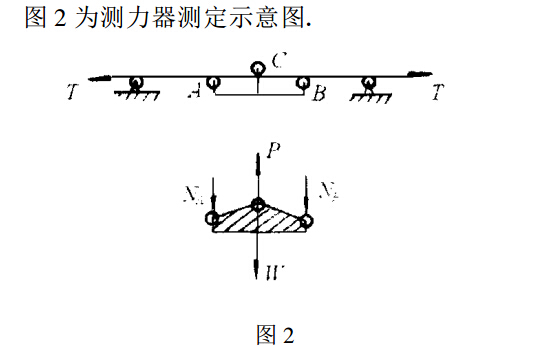

鋼索張力測力傳感器( 簡稱測力器)系根據``三點彎曲法' ' 原理設計而成.將鋼索張力測定器上的三點(設計成滾輪)與鋼索被測表面接觸, 強迫索段產生類似于三點彎曲的局部變形, 見圖 1.在 C 輪相對于 A ,B 兩輪向下壓緊過程中, 產生位移信號 δ和壓緊力信號P .這里 δ的大小由測力器的定位套筒的長短控制,鋼索對測力滾輪的反作用力則由引起測力器簡支梁式彈性敏感元件的彎曲變形測出, 經標定有取測力器分析, 設其自重為 W ,

由對稱性得鋼絲繩給 A , B 二支承滾輪的約束反力為
